Лазерная резка металла: особенности

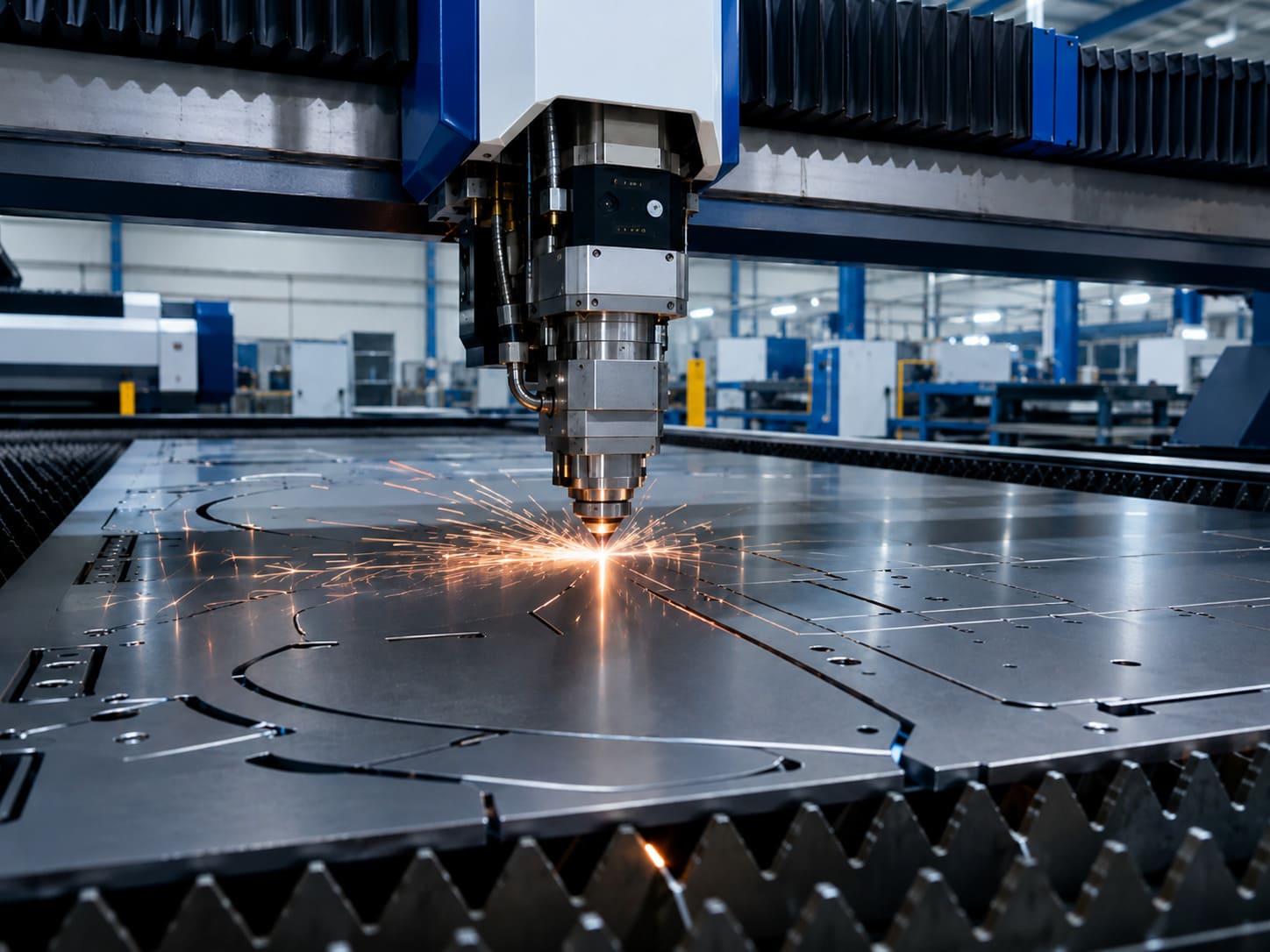

Лазерная резка металла — это способ точного раскроя листовых заготовок по чертежу. Сфокусированный луч проходит по заданному контуру, режет металл узкой линией и сохраняет форму детали без лишнего припуска.

Метод применяют для изготовления корпусов, кронштейнов, каркасов, элементов для рольгангов, электротехнических изделий и других деталей из листового металла. После резки заготовки передают на гибку, сварку, сборку или полимерную покраску.

Для задач, где важны точный контур, аккуратная кромка и подготовка заготовок к дальнейшей обработке, подходит лазерная резка металла.

От чего зависит точность лазерной резки металла

Точность начинается с файла. Для раскроя нужен корректный контур без разрывов, дублей, лишних линий, слишком близко расположенных элементов. Если в чертеже есть мелкие отверстия, узкие перемычки или внутренние углы, технолог заранее оценивает, выдержит ли металл такую геометрию.

На тонком листе лазер дает аккуратный контур с малой шириной реза. Это помогает располагать детали плотнее и сохранять сложные формы. На толстом металле растет зона нагрева, меняется поведение расплава, увеличивается риск конусности кромки. Поэтому для одной и той же детали на стали 2 мм и 16 мм режимы реза будут разными.

На точность влияет состояние станка: чистота оптики, сопло, давление газа, фокусное расстояние, калибровка стола. Если луч смещен, кромка может уйти под углом. Если газ выдувает расплав неравномерно, снизу появляется грат.

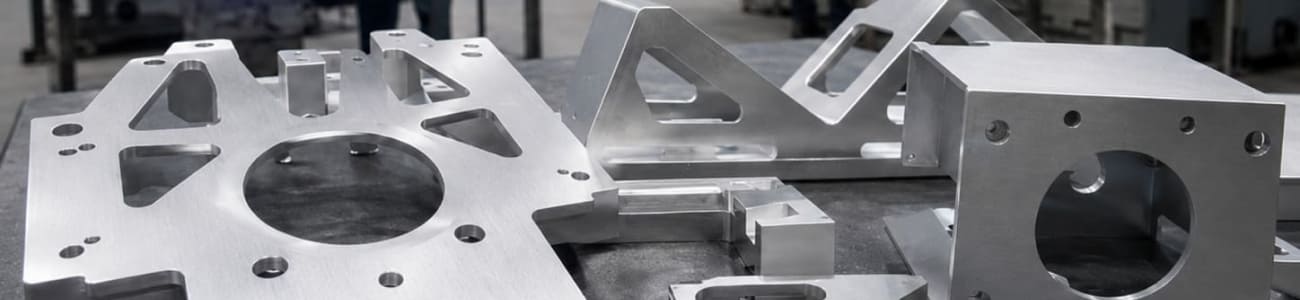

Качество кромки лазерной резки

Качество оценивают не по одному признаку. Хороший рез должен соответствовать задаче детали. Для закладной пластины кромка может быть менее требовательной. Для видимой панели, корпуса или детали под окраску нужна ровная поверхность без грубых следов нагрева.

Проверяют несколько признаков:

• кромка ровная, без рваных участков, наплывов и глубоких борозд;
• отверстия сохраняют круглую форму, без овальности и смещения центра;
• на нижней стороне нет плотного грата, который трудно снять;
• срез не уходит конусом, особенно на деталях под стыковку;
• на поверхности рядом с резом нет сильного подпала;
• мелкие перемычки не перегреты и не поведены.

Качество меняется от газа. При резке черной стали кислород ускоряет процесс, но на кромке может появиться оксидный слой. Азот дает более чистый срез, его часто берут для нержавейки, алюминия и деталей, которые потом красят или сваривают без лишней зачистки.

Почему на кромке появляются следы окисления

Вид среза во многом зависит от газа, который подается в зону реза. Для черной стали часто используют кислород: он ускоряет раскрой, но металл на линии реза вступает с ним в реакцию. Из-за этого на кромке может появиться темный оксидный слой.

Азот работает иначе: он вытесняет кислород из зоны реза, поэтому срез получается чище. Такой газ чаще выбирают для нержавейки, алюминия, деталей под окрашивание, сварку или видимую сборку.

Окалина образуется там, где металл получает сильный нагрев и контактирует с кислородом. На толстом листе этот риск выше, потому что лучу нужно больше энергии для прохода через материал. Поэтому следы окисления на массивных заготовках заметнее, чем на тонком металле.

Наплывы и грат снизу связаны не только с нагревом. Они могут появиться из-за слишком медленного прохода, сбитой фокусировки, слабого выдува расплава, износа сопла или загрязненной поверхности. Ржавчина, остатки масла, пленка, краска и неоднородный прокат тоже мешают ровному резу.

Если заготовка дальше идет на полимерную покраску, сварку или сборку с видимой кромкой, следы окисления лучше снять заранее. Так покрытие ляжет ровнее, а сварной участок не потребует лишней подготовки.

Толщина металла и ограничения

Чем толще лист, тем сложнее удержать ровный срез по всей глубине металла. Для такой работы нужны подходящая мощность станка, точная настройка луча, правильный газ и стабильный выдув расплава. Один материал режется легче, другой сильнее греется, отражает луч или быстрее дает наплывы по нижней кромке.

Предельная толщина зависит не только от оборудования. Важны марка металла, требование к чистоте среза, размер деталей, количество отверстий и дальнейшая обработка. Черная сталь, нержавейка, алюминий и оцинкованный лист ведут себя по-разному, поэтому для них подбирают разные режимы резки.

Точные пределы зависят от оборудования. Один цех может резать сталь до 16 мм, другой — до 25 мм и выше. Но предельная толщина не всегда означает хороший рез для конкретной детали.

Если на листе много мелких отверстий, узких пазов или плотный рисунок, технолог может предложить изменить геометрию, увеличить зазор или выбрать другой способ обработки.

Лазерная резка алюминия: особенности

Алюминий быстро отводит тепло от зоны реза, отражает часть излучения, образует оксидную пленку. Из-за этого резка требует точной настройки, стабильного газа и аккуратной подготовки листа.

Для алюминия часто берут азот. Он снижает риск окисления кромки и помогает выдувать расплав. При неверном режиме на нижней стороне появляется налипание, а тонкие перемычки могут перегреться. Чем толще лист, тем выше риск, что после резки понадобится легкая механическая доработка.

Перед заказом лучше указать марку сплава, толщину, наличие защитной пленки, требования к внешнему виду кромки и дальнейшие операции. Если деталь после раскроя пойдет на гибку, сварку или анодирование, эти данные влияют на выбор режима.

Снижение тепловых деформаций при лазерной резке металла

Снижение тепловых деформаций при лазерной резке начинается до запуска станка. Технолог смотрит на толщину листа, форму детали, количество отверстий, расстояние между контурами и порядок реза.

Тонкий металл чувствителен к нагреву: длинные узкие элементы, частая перфорация и плотные внутренние вырезы могут повести деталь. Деформации снижают за счет правильной раскладки на листе, перемычек, режима прохода, очередности реза и подбора газа.

Иногда контур режут не подряд, а с переходами между зонами, чтобы тепло распределялось равномернее. Для серийных деталей это особенно важно: партия должна совпадать по размерам, иначе сборка начнет «гулять».

Если деталь сложная, лучше передать чертеж в DXF или DWG и указать критичные размеры. Так технолог увидит, где нельзя допускать отклонений, а где небольшой след от реза не повлияет на сборку.

Когда выбирать лазер, а когда плазму

Лазерную резку берут для деталей, где важны точный контур, чистая кромка, небольшие отверстия и сложная геометрия. Она хорошо подходит для тонкого и среднего листа, корпусных элементов, декоративных панелей, деталей под гибку, сварку или окрашивание.

Плазменная чаще уместна для более толстого металла и простых заготовок. Ее выбирают, когда небольшие отклонения по кромке не мешают дальнейшей работе, а деталь после раскроя все равно будут зачищать, подгонять или закрывать сварным швом.

Разница видна не только в цене реза. После плазмы может потребоваться зачистка, правка кромки и дополнительная подготовка. После лазера заготовка чаще сразу подходит для следующего этапа: гибки, сварки, сборки или полимерной покраски.

Что передать для расчета резки

Для расчета нужны чертежи, марка металла, толщина листа, количество деталей и требования к кромке. Если в детали есть посадочные отверстия, пазы, видимые стороны или участки под сварку, их лучше отметить отдельно.

Для простых заготовок подойдет файл DXF или DWG с кратким описанием задачи. Для сложных изделий полезен сборочный чертеж. По нему проще понять, какие размеры критичны, где нужна точная посадка, а где небольшой след от реза не повлияет на сборку.

Чем точнее исходные данные, тем ниже риск доработок после раскроя. Толщина, марка металла, газ, требования к кромке и дальнейшая обработка связаны между собой. Если эти условия известны заранее, проще подобрать режим резки и получить деталь, которая подойдет для следующего производственного этапа.
